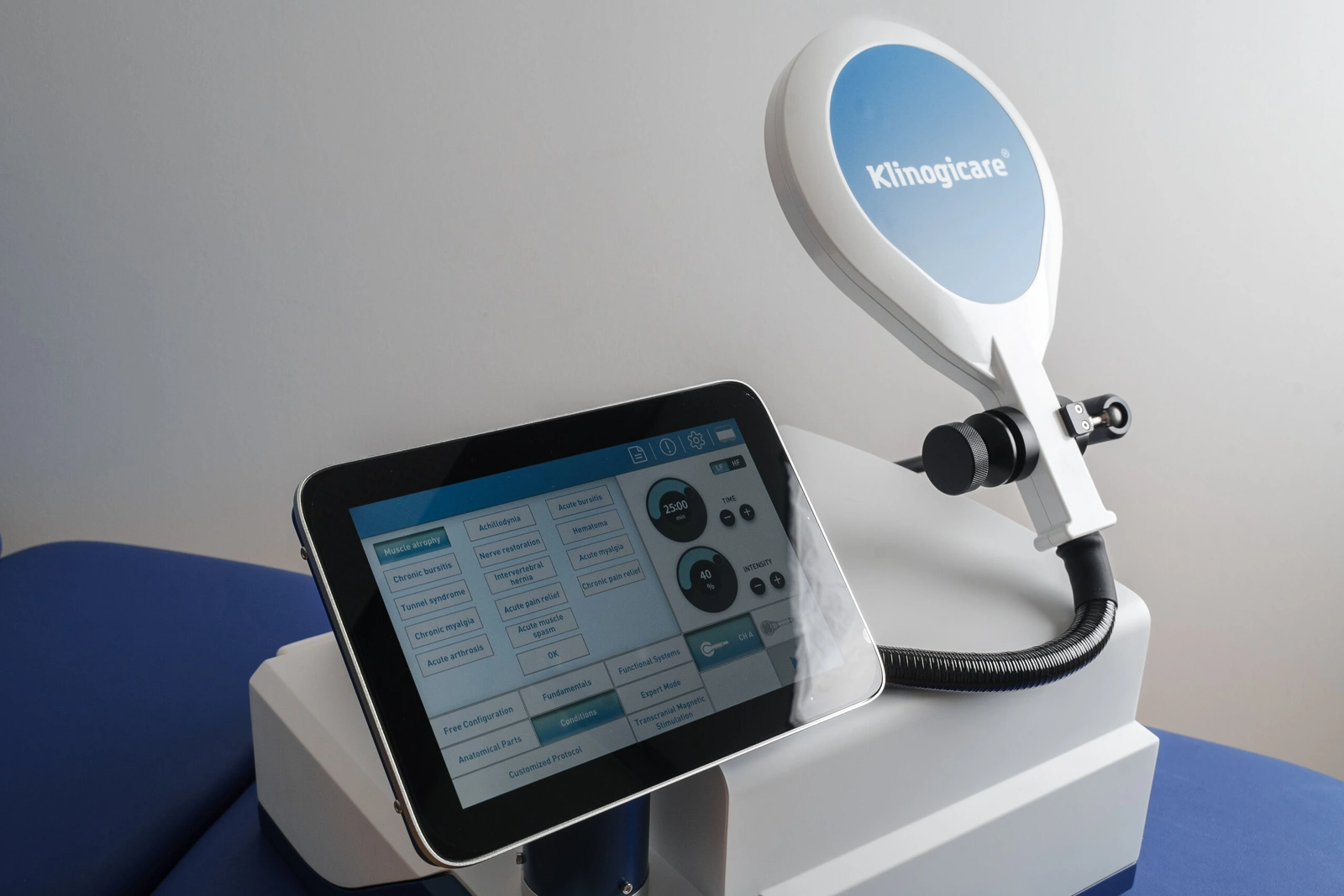

Klinogicare® Quantum Magnetic Storm

Yüksek yoğunluklu manyetoterapi cihazı

Klinogicare Quantum Magnetic Storm yüksek yoğunluklu manyetoterapi cihazı

Diğerlerinin ulaşamadığı yere ulaşır.
Super Transduction teknolojisi sayesinde daha fazla derinlik.

Kademeli güç 3 / 5 / 7 Tesla

Uyarlanabilir matris, yoğunluğun hassas bir şekilde seçilmesini sağlar: hassas bölgeler için 3 T (küçük aplikatör), eklemler için 5 T (orta) ve büyük kas gruplarında ile yüksek BMI değerine sahip hastalarda derin çalışma için 7 T (büyük).

Hibrit modülasyon MT & ST Mode

Tek bir cihazda iki teknoloji. Muscle Treatment modu kasları çalıştırır ve spazmları azaltır; Super Transduction modu ise 3000 Hz'e varan frekanslarda yoğun bir rejenerasyonu etkinleştirir.

Soğutma sistemi Aqua Flow

Hava soğutmalı alternatiflerin aksine, indüktörlerin sıvı soğutması, yüksek yoğunluklu klinik ortamlarda bile stabil bir indüksiyon sağlar. Aşırı ısınma veya duraklama olmadan 10 saatin üzerinde kesintisiz terapi.

Çok amaçlı kullanım için yüksek yoğunluklu darbeli manyetik uyarım sistemi: nörorehabilitasyon ve spor hekimliğinden yumuşak doku durumlarının fonksiyonel düzeltilmesine

Sayfa özeti

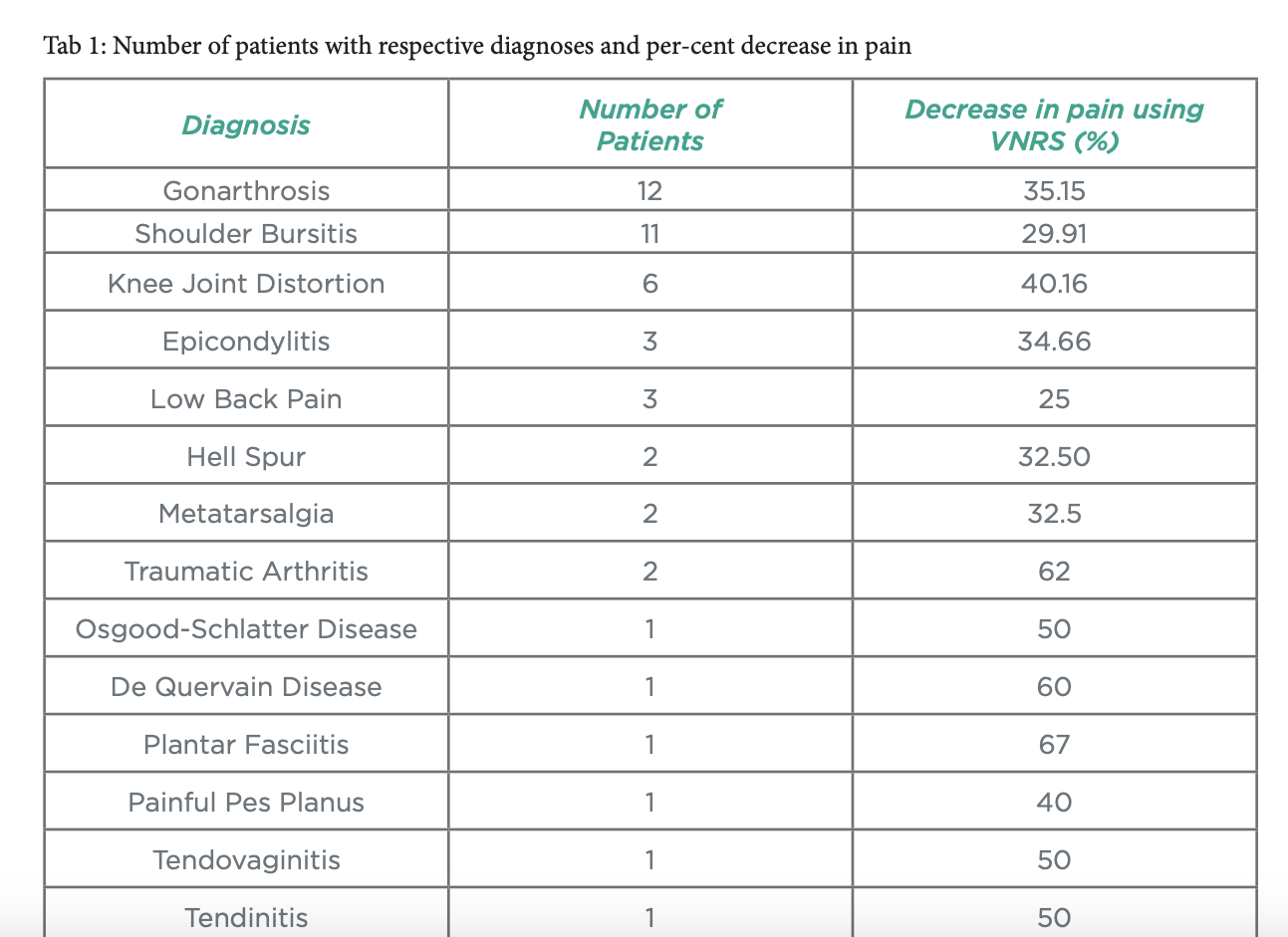

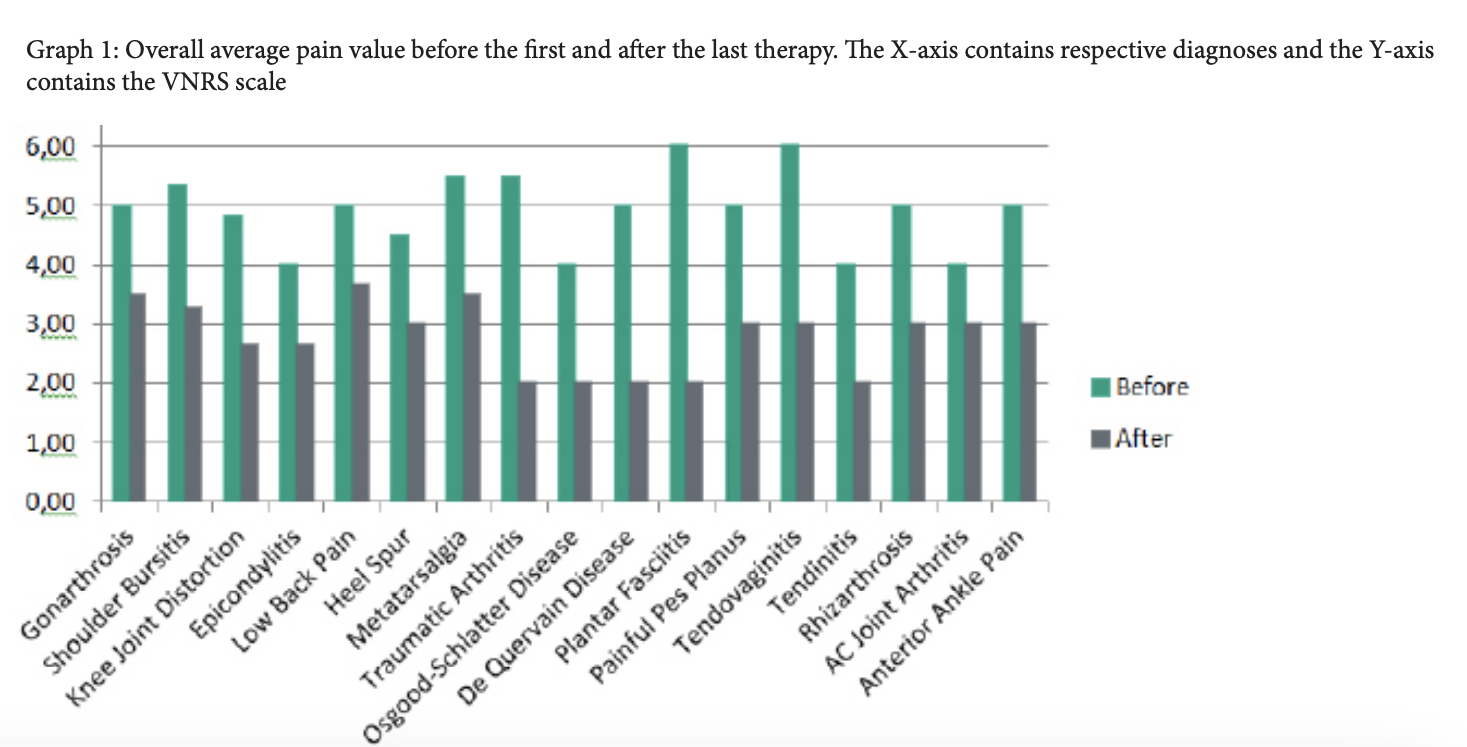

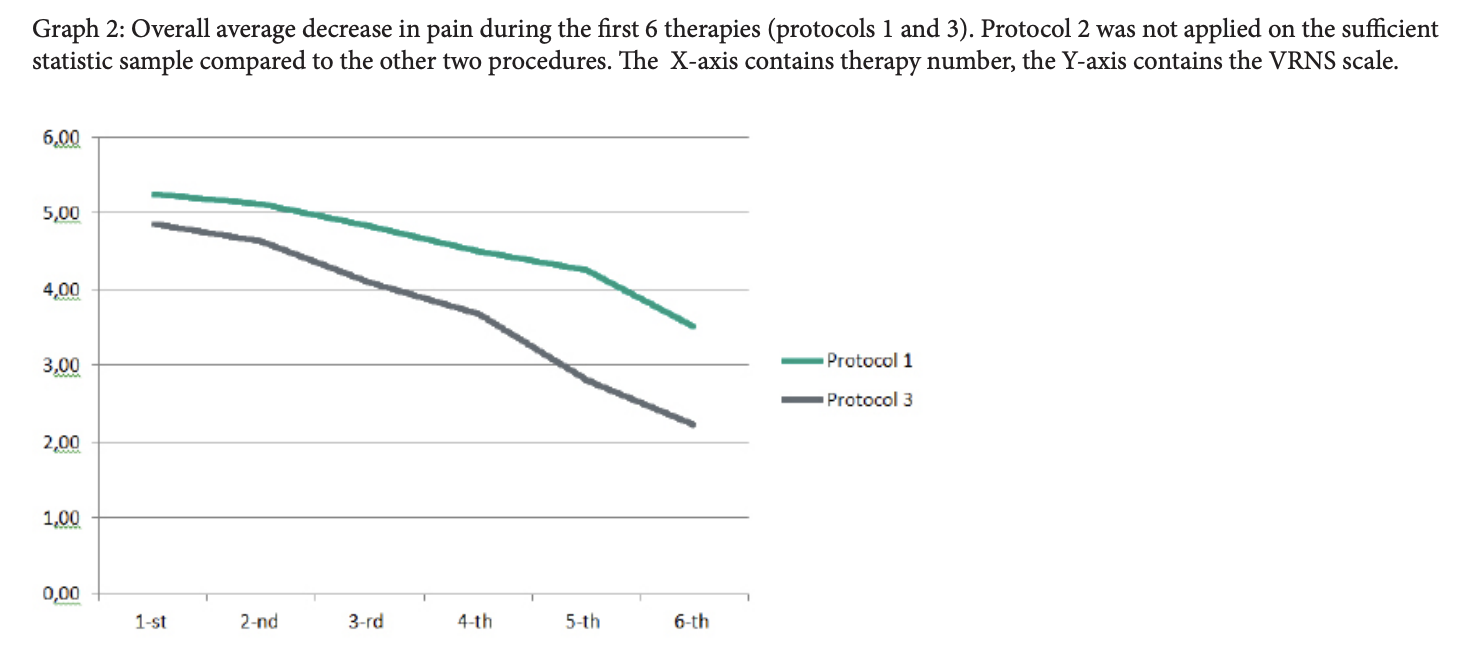

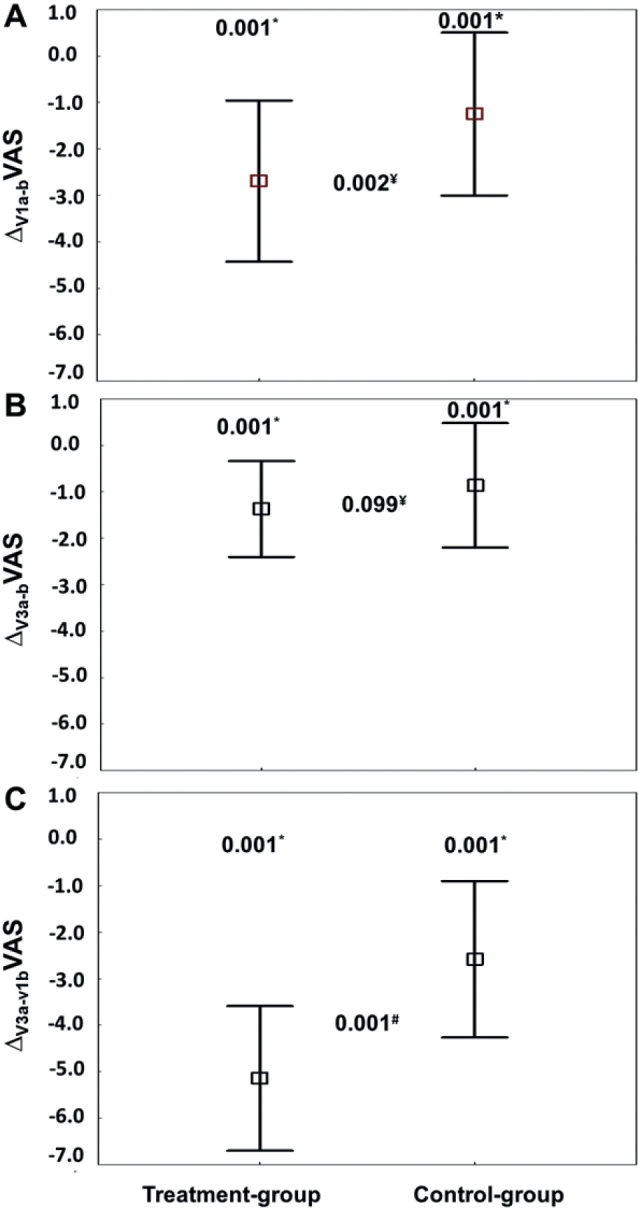

Analjezik etkiyi ve derin nöromodülasyon mekanizmalarını gösteren bilimsel görsel
Biyofizik ve mekanizmalar

Derin nöromodülasyon ve rejenerasyon mekanizmaları

Yüksek yoğunluklu darbeli manyetik alanlar derin dokulara nüfuz edebilir ve nöromüsküler aktivasyonu, mikrosirkülasyonu ve iyileşme süreçlerini etkileyen elektrik akımları indükleyebilir.

Temel etkiler
  • Ağrı şiddetinin azaltılmasıKapı kontrol ağrı modülasyon mekanizmalarının etkinleştirilmesi ve nosiseptif iletimin inhibisyonu.
  • NöroplastisiteNöronal depolarizasyonun uyarılması, nöromodülasyonun ve sinir yapılarının fonksiyonel yanıtının desteklenmesi.
  • Trofik aktivasyonKan akışının yoğunlaştırılması ve doku iyileşme süreçlerinin desteklenmesi.

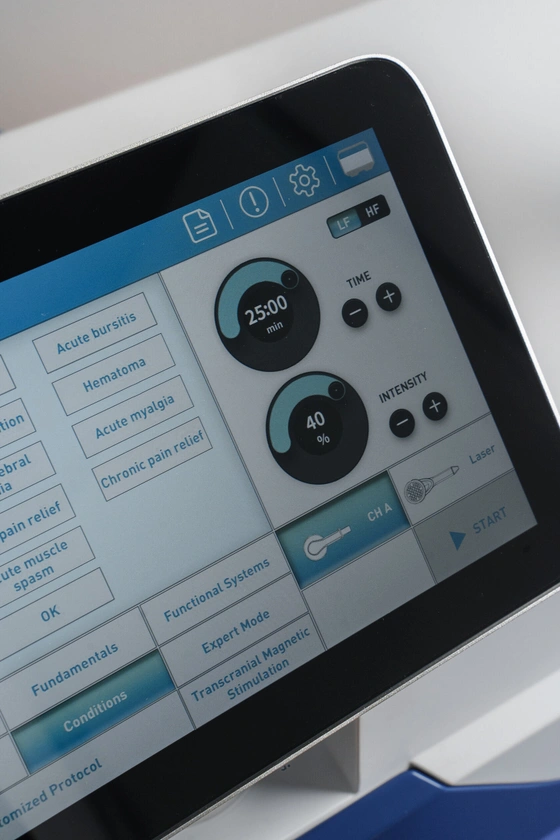

Klinogicare Quantum Magnetic Storm platformunun ve mühendislik mimarisinin görseli
Quantum Magnetic Storm mühendislik mimarisi

Yüksek dB/dt ile birleştirilmiş yüksek indüksiyon

Sistem, darbeli güç mimarisi üzerine kurulmuştur.

Teknolojik temel
  • 65 000 T/s'ye kadar darbeli performansİndüklenen elektrik alanının genliğini belirler ve derin nöromüsküler yapıların depolarizasyonu için koşulları oluşturur.
  • Aqua Flow termal stabilizasyonSoğutma devresi, teknolojik duraklamalara gerek kalmadan uzun süreli ve yüksek yüklü çalışma sırasında darbe parametrelerini stabilize eder.
  • 7.0 Tesla'ya kadar kademeli indüksiyonHem hassas anatomik bölgelerle hem de büyük kas gruplarıyla çalışmaya olanak tanır.

Bu yapılandırma, tüm çalışma modları aralığında hızlı yükselme süresine ve stabil genliğe sahip manyetik darbeler üretmeyi mümkün kılar. Bu, derin dokularda etkili bir elektrik alanı indüksiyonunu ve tekrarlanabilir bir nöromüsküler yanıtın oluşumunu sağlar.

Nöromüsküler aktivasyon kaskadı

Aşağıda olayların biyofiziksel bir dizisi sunulmaktadır: dokularda darbeli bir manyetik alanın yayılmasından nöromüsküler depolarizasyona ve uzun süreli bir klinik etkinin oluşumuna kadar.

Faz 1: nöromüsküler aktivasyon

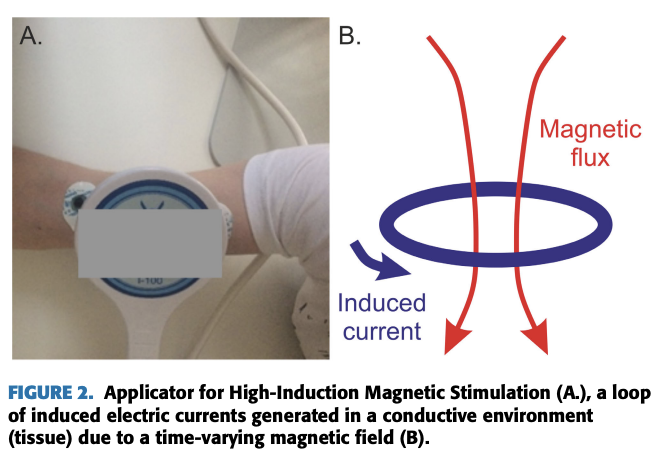

Manyetik indüksiyonun derin yayılımı
Temas yoluyla iletim olmadan dokular üzerinde etki.
Yüksek yoğunluklu alternatif bir manyetik alan; giysileri, deriyi, yumuşak dokuları ve kemik yapılarını serbestçe geçerek derinde yer alan nöromüsküler unsurlar üzerinde etki edilmesine olanak tanır.
Hızla değişen bir manyetik alan, ciltle doğrudan temasa gerek kalmadan dokuların içinde lokal bir elektrik alanı indükler ve böylece işlemin yüksek düzeyde tolere edilebilirliğini güvence altına alır.
Motor nöronların depolarizasyonu ve aksiyon potansiyelinin başlaması
Nöromüsküler iletimin eşik üstü aktivasyonu.
İndüklenen elektrik alanı motor sinirleri uyararak membran depolarizasyonuna ve bir aksiyon potansiyelinin oluşmasına yol açar; bunun sonucunda hastanın istemli bir yük uygulamasına gerek kalmadan kas liflerinde fizyolojik bir kasılma meydana gelir.

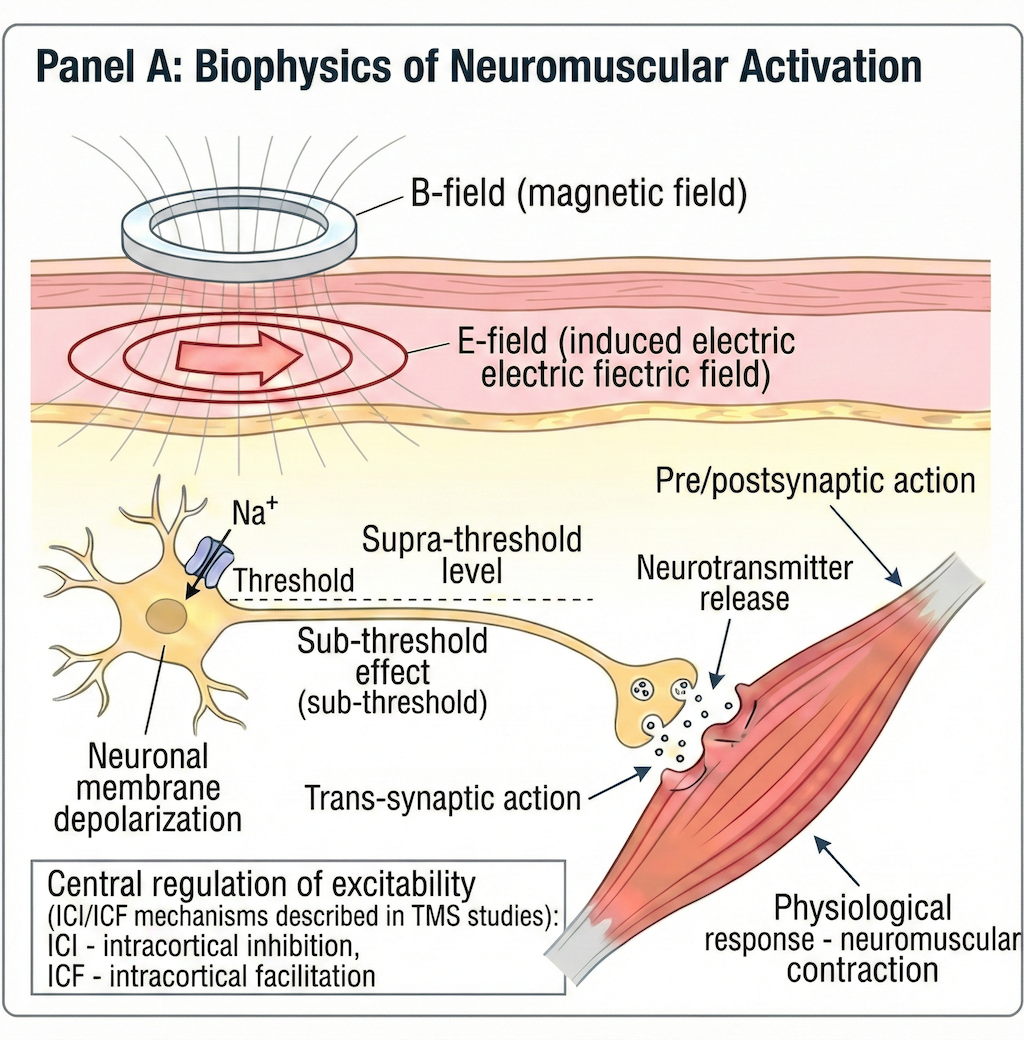

B→E→depolarizasyon kaskadı

B→E→depolarizasyon nöromüsküler aktivasyon kaskadının diyagramı
Diyagram, nöromüsküler aktivasyonun temel aşamalarını yansıtan B→E→depolarizasyon dizisini gösterir: elektrik alanının indüklenmesi ve ardından sinyalin kas lifine sinaptik iletimi.
  • Elektrik alanının indüklenmesi (B→E)
  • Eşik üstü nöronal depolarizasyon
  • Kas lifine sinaptik iletim
Faz 2: dokusal ve işlevsel yanıt
Tekrarlayan kas kasılmaları hücresel metabolizmayı etkinleştirir, lokal mikrosirkülasyonu iyileştirir ve doku yapılarındaki onarım süreçlerini uyarır.
Kasın işlevsel kapasitesinin artması
Döngüsel uyarım ile adaptif etki.
Döngüsel olarak uygulanan manyetik uyarım, kas desteğinin güçlenmesini destekler ve kas tonusu ile dayanıklılığı artırır; bu, sportif ve travma sonrası rehabilitasyon programlarında birincil öneme sahip bir husustur.

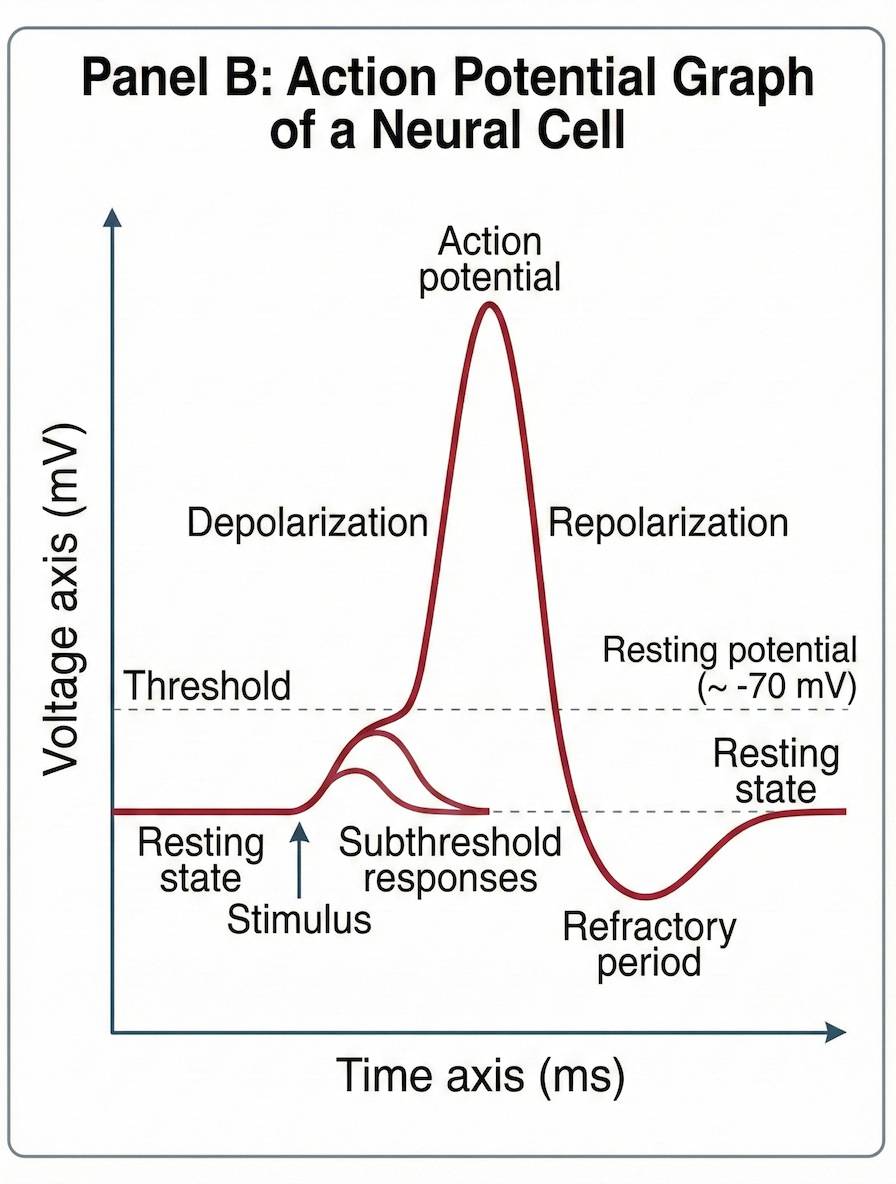

Nöronal aksiyon potansiyeli

Bir nöronun aksiyon potansiyelinin aşamalarını gösteren grafik
Grafik, aksiyon potansiyelinin başlıca aşamalarını gösterir: membranın uyarılabilirlik eşiğine ulaşılması, depolarizasyon, repolarizasyon ve tekrarlayan uyarımın sınırlarını belirleyen refrakter aralık.
  • Membranın uyarılabilirlik eşiği
  • Aksiyon potansiyelinin aşamaları
  • Mutlak ve göreli refrakter aralık

Uzun süreli terapötik sonuç

Klinik açıdan ağrıda ve kas hipertonisinde azalma, işlevsel hareketliliğin iyileşmesi, motor kontrolün geri kazanılması ve pelvik taban kaslarının güçlenmesi gözlenir. Etki, döngüsel kullanımla birlikte artma eğilimi gösterir; travma ve cerrahi müdahaleler sonrası iyileşmeyi destekler ve kronik miyofasiyal-tonik ağrı bileşeninin şiddetini azaltır.

Frekans aralıkları ve etkileri

Özet tablo: fizyolojik yanıt ile impuls frekansı arasındaki ilişki ve bunlara karşılık gelen başlıca uygulama hedefleri.

Yüksek yoğunluklu manyetik stimülasyonun yaklaşık frekans aralıkları, fizyolojik yanıtları ve uygulama alanları.
Aralık Fizyolojik yanıt Uygulama alanı
2-7 Hz
 Vazoaktif etki, lenfatik drenaj Ödemin azaltılması, mikrosirkülasyonun iyileştirilmesi
8-25 Hz
 Miyostimülasyon, trofik "pompalama" Kas güçlendirme, doku beslenmesinin iyileştirilmesi
30-70 Hz
 Derin katmanların metabolik aktivasyonu Estetik düzeltme, lokal metabolizmanın ve deri altı yağ dokusu yapısının iyileştirilmesi
80-120 Hz
 Derin analjezi ve nörostimülasyon Ağrı tedavisi, sinir iletiminin iyileştirilmesi
Not: aralıklar yaklaşıktır ve baskın etkileri tanımlamak için temel bir referans olarak kullanılır. Parametrelerin tam olarak seçimi, bireysel ve özel klinik hedefe göre uzman tarafından yapılır.

Başlıca Terapötik Hedefler

Akut ve kronik ağrının giderilmesi, ilaçsız analjezi
Derin kas stimülasyonu ve travma ile cerrahi müdahaleler sonrası kas atrofisinin önlenmesi
Nöromüsküler kontrolün ve hareket paternlerinin geri kazanılması
Kas spazmının azaltılması ve patolojik hipertoninin düzeltilmesi
Pelvik taban kaslarının güçlendirilmesi (üro-jinekolojik rehabilitasyon)
Eklem hareketliliğinin artırılması ve hareket açıklığının geri kazanılması
Nöropatilerin tedavisi ve kas güçsüzlüğünün azaltılması
Sportif rehabilitasyon ve antrenmana hızlandırılmış dönüş

Uygulamaların Anatomik Atlası

Terapötik bölgelerin lokalizasyonu BODY_MAP_V2.0
Farklı çapta üç özel aplikatör ve daha yüksek bir indüksiyon derinliği sayesinde Klinogicare® sistemi, herhangi bir anatomik bölgedeki patolojik odaklara etkili bir şekilde etki etmeyi sağlar.
Quantum Magnetic Storm cihazının omurga, eklemler, periferik bölgeler, büyük kas grupları ve pelvik taban üzerindeki başlıca terapötik uygulama bölgelerini gösteren anatomik atlas

Vertebrojen Bölge

Servikal, torakal ve lomber omurga tedavisi. Paravertebral kas grupları üzerinde derin etki, spondilojenik ağrının hafifletilmesi ve vertebrojen sendromlarda ağrının kas-tonus bileşeninin azaltılması.

Büyük Eklemler

Omuz, dirsek, kalça ve diz eklemleri. Kıkırdak beslenmesini uyarmak ve onarım süreçlerini desteklemek için yüksek frekanslı Super Transduction modunun kullanımı.

Periferik Bölgeler

Bilekler, eller, ayak bilekleri ve ayaklar. Küçük eklem yapıları üzerinde etkili çalışma; tuzak nöropatilerinde ve nöropatilerde periferik sinir yapılarının nöromodülasyonuna ve fonksiyonel yanıtına destek.

Büyük Kas Grupları

Karın, gluteal ve quadriceps kaslarının fonksiyonel miyostimülasyonu. İmmobilizasyon sonrası aktif rehabilitasyon programlarında ve yüksek yoğunluklu estetik yeniden şekillendirmede kullanılır.

Pelvik Diyafram

Pelvik taban kaslarının özel ekstrakorporeal stimülasyonu. Pelvik diyaframı güçlendirmek için ve deriyle doğrudan temas gerektirmeden üro-jinekolojik rehabilitasyon programlarında kullanılır.

Klinik Endikasyonlar

Spor Hekimliği ve Fonksiyonel Rehabilitasyon

  • İyileşme aşamalarının optimizasyonu: lokal metabolizmanın yoğunlaştırılması yoluyla hızlandırılmış bir Return-to-Play sürecine destek.
  • Fonksiyonel destek: kapsamlı bir patogenetik tedavinin parçası olarak kas, bağ ve tendon yaralanmaları (gerilmeler, mikro yaralanmalar) için iyileşme programlarına dahil edilmesi.
  • Aşırı yüklenme sendromlarının yönetimi: tendinopatilerde (aşil tendinopatisi, patellar tendinit, epikondilit) ağrının ve kas-tonus bileşeninin azaltılması.
  • İkincil dejenerasyonların önlenmesi: zorunlu immobilizasyon dönemlerinde kullanılmamaya bağlı atrofinin ve nöromüsküler bağlantıların bozulmasının önlenmesi.
  • Kas gevşemesi: egzersiz sonrası hipertoninin ve yoğun fiziksel yüklenmeler sonrası fonksiyonel bozuklukların düzeltilmesi.
  • Doku yeniden şekillenmesi: geç fonksiyonel rehabilitasyon aşamalarında, uzman gözetimi altında yumuşak dokuların skar ve fibrotik değişikliklerinin tedavisi.

Ortopedi ve Travmatoloji

  • Ağrı sendromlarının yönetimi: dejeneratif-distrofik eklem hastalıklarında (osteoartroz evre I-III) ağrı şiddetinin ve fonksiyonel kısıtlamaların azaltılması.
  • Entezopatilerin düzeltilmesi: tendon ve bağ insersiyon bölgelerinin patolojileri (kalsifik değişiklikler dahil) için rehabilitasyon programlarında kullanım.
  • Ayağın fonksiyonel tedavisi: plantar fasiitte ve aponevrozun aşırı yüklenmeye bağlı değişikliklerinde ağrı sendromlarının tedavisi.
  • Vertebrojenik destek: omurganın dejeneratif değişikliklerinde ağrının kas-tonus ve fasiyal bileşeninin düzeltilmesi (omurilik yapıları üzerinde doğrudan etki olmaksızın).
  • Onarım süreçlerine destek: kombine protokollerin parçası olarak travma ve ortopedik müdahalelerden sonra kas-iskelet sisteminin fizyolojik rejenerasyonunun uyarılması.
  • Kinezyolojik adaptasyon: travma sonrası dönemde fizyolojik hareket açıklığının yeniden sağlanması ve fonksiyonel blokajların giderilmesi.

Nöroloji ve Nörorehabilitasyon

  • Hedefe yönelik nöromodülasyon: miyofasiyal ağrı sendromu üzerinde etki ve belirgin kas bileşenine sahip derin tetik noktalarının inaktivasyonu.
  • Motor paternlerin aktivasyonu: nörolojik rehabilitasyon programlarında (inme sonrası dahil) sıkı uzman gözetimi altında nöromüsküler yeniden eğitim ve motor kontrolün yeniden sağlanması.
  • Hipertoni yönetimi: kapsamlı nörolojik programlar çerçevesinde patolojik spastisitenin azaltılması ve kas tonusunun düzeltilmesi.
  • Periferik destek: fonksiyonel kas zayıflığı, nöropatiler ve parezi durumlarında sinir gövdelerinin iletimine destek.
  • Segmental müdahale: servikal, torakal ve lomber omurganın kronik ağrılı durumlarında nöromodülatör etkiler.

Pelvik Taban Rehabilitasyonu

  • Pelvik tabanın fonksiyonel egzersizi: üro-jinekolojik rehabilitasyon programlarında pelvik diyafram kaslarının vücut dışından güçlendirilmesi.
  • İnkontinansın düzeltilmesi: yüksek yoğunluklu fonksiyonel stimülasyon yoluyla stres ve mikst üriner inkontinans için invaziv olmayan destek.
  • Doğum sonrası iyileşme: doğumdan sonraki dönemde pelvik halka yapılarının nöromüsküler kontrolünün ve kas tonusunun rehabilitasyonu.
  • Pelvik ağrı yönetimi: kronik pelvik ağrı sendromlarında nöromüsküler destek ve spastik bileşenin azaltılması.
  • Temassız stimülasyon: invaziv prob ve elektrot kullanımı olmaksızın pelvik taban kaslarının dayanıklılığının fonksiyonel olarak iyileştirilmesi.

Önemli Uyarı

Bilgiler yalnızca bilgilendirme amacıyla sunulmaktadır ve doğrudan tıbbi tavsiye ya da kullanım talimatı niteliği taşımaz. Yüksek yoğunluklu darbeli manyetik stimülasyon, kapsamlı multidisipliner bir rehabilitasyonun bir bileşeni olarak değerlendirilebilir. Terapötik parametrelerin, modların ve hedef bölgelerin seçimi yalnızca nitelikli bir uzman tarafından, hastanın bireysel klinik durumuna ve geçerli tıbbi standartlara dayanılarak yapılır.

Kontrendikasyonlar ve Kullanım Hususları

Mutlak Kontrendikasyonlar

  • Elektronik implantlar: kalp pili, implante edilebilir kardiyoverter defibrilatör (ICD), nörostimülatör, insülin pompası ve herhangi bir aktif tıbbi cihazın bulunması - yüksek yoğunluklu manyetik alanların varlığında elektronik arıza riski nedeniyle.
  • Tedavi bölgesinde ferromanyetik implantlar: ferromanyetik alaşımlardan üretilmiş metalik elemanların (manyetizmaya duyarlı yapılar, klipsler, parçalar) bulunması - indüklenen akımlara bağlı yer değiştirme veya lokal ısınma riski potansiyeli.
  • Gebelik: yüksek yoğunluklu stimülasyon karın, pelvis ve lomber bölgeye uygulanmaz.
  • Onkolojik patolojiler: tedavi için belirlenen bölgede malign neoplazmların bulunması.
  • Akut enfeksiyöz süreçler: belirgin ateş, sistemik enfeksiyonlar ve tedavi bölgesinde pürülan inflamatuar değişikliklerin görüldüğü durumlar.
  • Ciddi kalp ritmi bozuklukları: prekordiyal bölgeye yakın uygulama yalnızca uzman değerlendirmesinden ve risklerin dışlanmasından sonra yapılabilir.

Göreceli ve Bölgesel Kısıtlamalar

  • Prekordiyal bölge: özellikle kalp hastalığı olan hastalarda, kalp projeksiyonu üzerinde doğrudan yüksek yoğunluklu stimülasyondan kaçınılmalıdır.
  • Pediatrik büyüme bölgeleri: çocuklarda ve ergenlerde aktif büyüme kıkırdaklarına uygulama, büyüme sırasında yüksek yoğunluklu stimülasyona ilişkin sınırlı klinik kanıtlar nedeniyle yalnızca kesin endikasyonların varlığında ve uzman gözetimi altında kullanılır.
  • Metalik yapılar (ferromanyetik olmayan): titanyum implantların, endoprotezlerin ve osteosentez malzemelerinin bulunması, dikkatli olunmasını ve hastanın öznel duyumlarının sürekli izlenmesini gerektirir (titreşim hissi veya lokal ısınma ortaya çıkabilir).
  • Pelvis ve üro-jinekolojik protokoller: pelvik bölgeye uygulama, hastanın bireysel durumu ve klinik hedef göz önünde bulundurularak yalnızca bir uzman tarafından gerçekleştirilir.

Önemli Güvenlik Açıklaması

Klinogicare® Quantum Magnetic Storm, 7.0 Tesla'ya kadar indüksiyona sahip yüksek yoğunluklu darbeli manyetik stimülasyon sistemleri sınıfına aittir; bu da güvenlik kurallarına sıkı sıkıya uyulmasını gerektirir.

  • Metal ve elektronikle etkileşim: yüksek yoğunluklu bir alan, iletkenlerde güçlü parazit akımları indükler. Hasarı önlemek için elektronik cihazlar (akıllı telefonlar, saatler), banka kartları ve hassas ekipmanlar çalışan bir indüktörün yakınında tutulmamalıdır.
  • Baş bölgesi: sistem transkraniyal kullanım için tasarlanmamıştır. Beyin yapılarını etkilemek için yalnızca farklı bir güç sınıfına ait özel ekipmanlarda rTMS yöntemi kullanılır. Quantum Magnetic Storm, kraniyal projeksiyon hariç tutularak somatik bölgelerin tedavisi için kullanılır.

Omurga Patolojilerinde Kullanım Hususları

Yüksek yoğunluklu darbeli manyetik stimülasyon, aşağıdakiler için kapsamlı rehabilitasyon programlarının bir bileşeni olarak kullanılabilir:

  • fonksiyonel kas-tonus sendromları
  • fasiyal ve paravertebral ağrı bileşenleri
  • sırtın derin kaslarının kronik hipertonisi
  • aşırı yüklenme ve cerrahi müdahaleler sonrası iyileşme

Mekanik etki yöntemlerinin aksine, değişken bir manyetik alan dokulardan optik yöntemlere kıyasla minimum zayıflamayla geçer ve derin paravertebral kasların ve sinir pleksuslarının doğrudan doku travması olmaksızın uyarılmasına olanak tanır.

Donanim Mimarisi

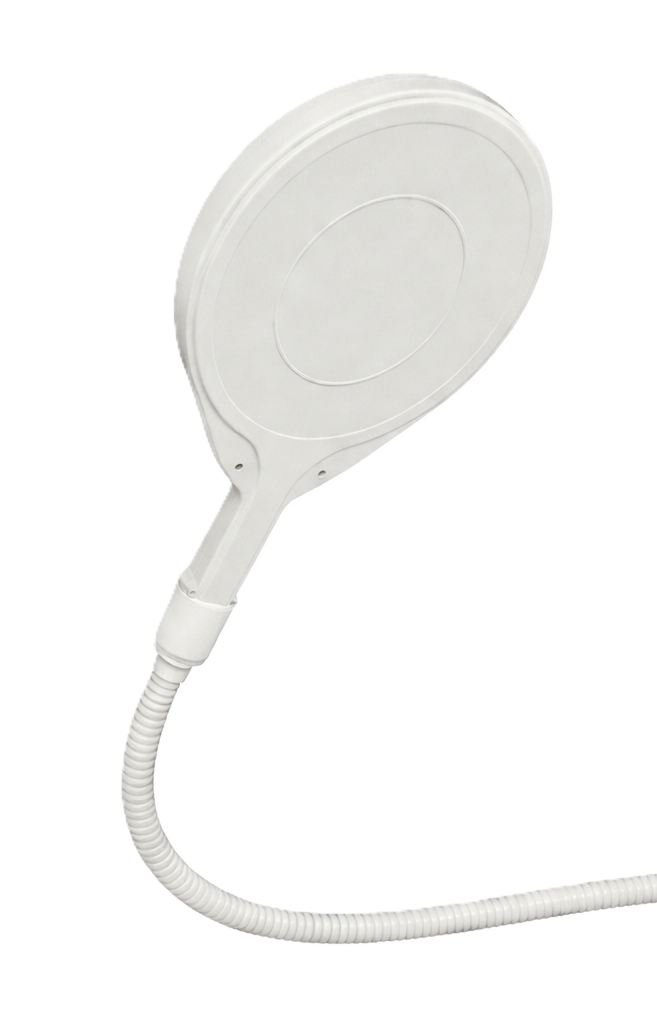

Klinogicare Quantum Magnetic Storm aplikatoru

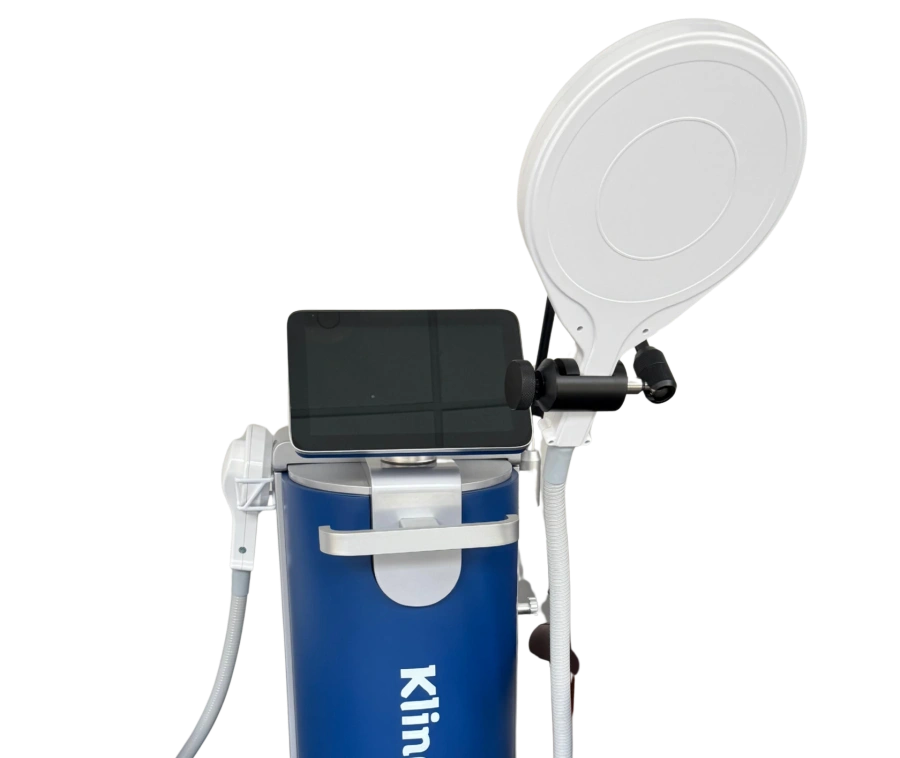

Klinogicare® Quantum Magnetic Storm

Klinogicare® Quantum Magnetic Storm yüksek yoğunluklu darbeli manyetik stimülasyon için yeni nesil akıllı bir sistemdir. Cihaz, ciltle doğrudan temas olmadan derin elektromanyetik indüksiyon yoluyla nöromüsküler ve muskuloskeletal yapıların invaziv olmayan fonksiyonel tedavisi için tasarlanmıştır.

Sistem, motor nöronların hedefli aktivasyonunu, kas hipertonisinin düzeltilmesini ve dokuların derin katmanlarında iyileşme süreçlerinin uyarılmasını sağlar. Yüksek indüksiyon gücü ve hibrit modlar sayesinde Quantum Magnetic Storm, klinik ve sportif uygulamalarda kapsamlı rehabilitasyon, ağrı tedavisi ve travma ile cerrahi müdahalelerden sonra fonksiyonel iyileşme için evrensel bir araç olarak kullanılır.

Başkalarının sınırına ulaştığı yerde somut sonuçlar

Teknik Özellikler

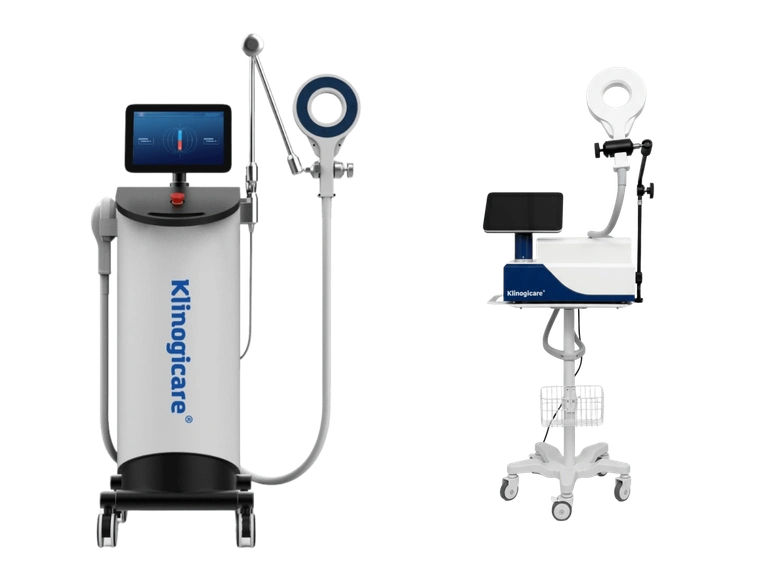

Yapılandırma seçenekleri
2 kanal

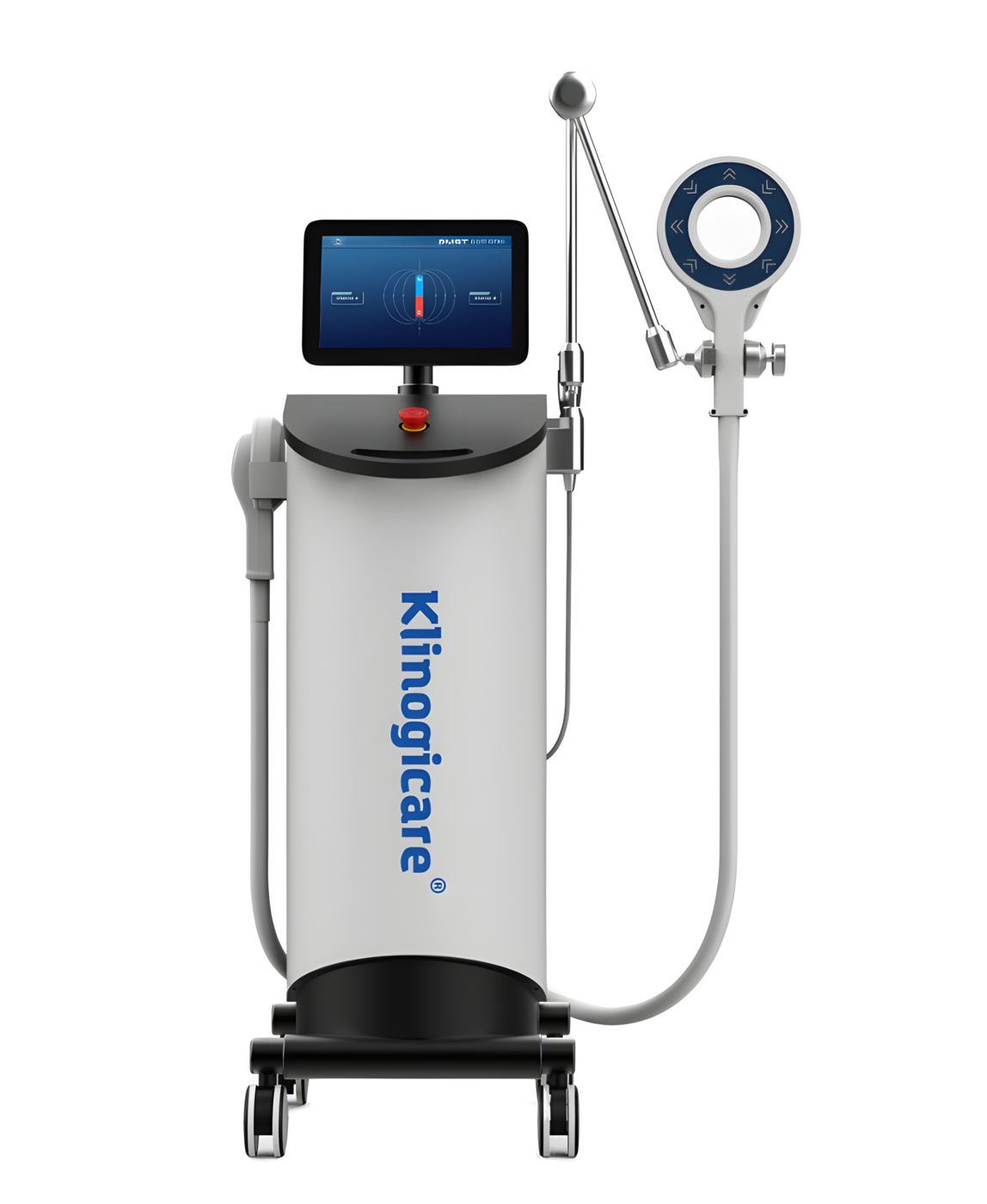

Klinogicare Quantum Magnetic Storm DUO
Klinogicare® Quantum Magnetic Storm
DUO
1 kanal

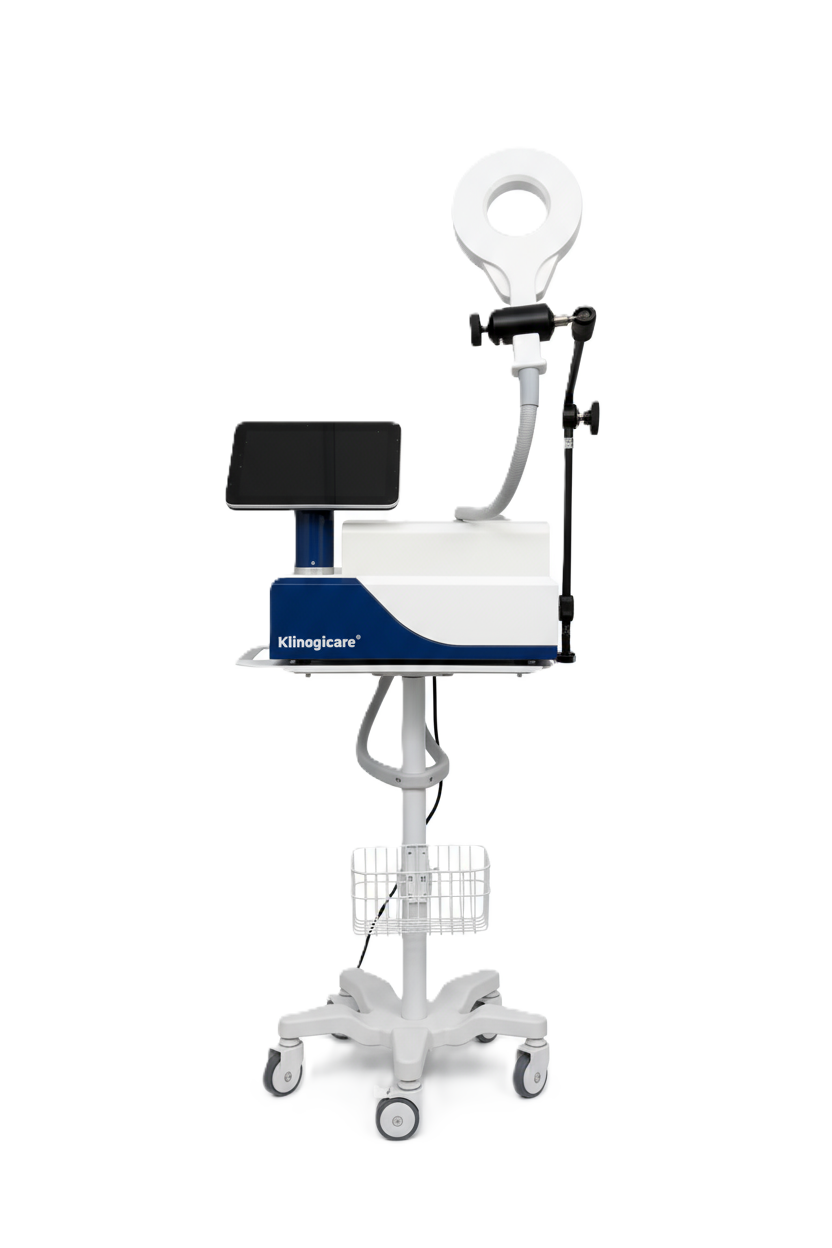

Klinogicare Quantum Magnetic Storm UNO
Klinogicare® Quantum Magnetic Storm
UNO
Modlar
Kas tedavi modu (MT) - 1-150 Hz Kas liflerinin etkili uyarılması, dolaşımın iyileştirilmesi, gerginliğin azaltılması ve iyileşmenin desteklenmesi.
Super Transduction modu (ST) - 1000-3000 Hz Yoğun yapılara (eklemler, kemik) derin penetrasyon, yoğun rejeneratif destek.
Kontrol ekranı 10" (DUO) / 8" (UNO) - renkli dokunmatik ekran
İndüksiyon yoğunluğu 0,1-7,0 Tesla (ayarlanabilir)
dB/dt 65 000'e kadar T/s
Programlar Önceden ayarlanmış protokoller + klinik kılavuz
Soğutma Patentli Aqua Flow sistemi (su) - 10 saate kadar kesintisiz çalışma
Boyutlar (cm)
43 × 38 × 105 (DUO)
43 × 38 × 50 (UNO)
Ağırlık 55 kg (DUO) / 38 kg (UNO)
Aplikatör seti (PRO SERIES)
  • Küçük aplikatör (çap 13 cm)
  • Halka aplikatör (çap 20 cm)
  • Büyük aplikatör (çap 26 cm)
Servis ve garanti
  • Kurulum ve operatör eğitimi desteği
  • Garanti koşulları bölgeye göre değişebilir
  • Destek İngilizce olarak sunulur (talep üzerine yerel dillerde)
Tasarım ilkesi

Klinik mühendislikle geliştirildi. Bilimle yönlendirilir. Klinik pratik için üretildi.

Seçim kılavuzu

Parametre referansı

Temel kriterler.

Güç
Frekans
Kanal sayısı
Aplikatör çeşitliliği
Taşınabilirlik
Servis
Entegre programlar
Soğutma tipi

Etki fiziği

Temel performans parametreleri

İndüksiyon (Güç)

Manyetik alanın yoğunluğunu tanımlar. Değer ne kadar yüksekse, sinirler ve kaslar o kadar derin ve yüksek yoğunlukta uyarılır; bu da derin yapıların aktivasyonunu destekler.

Yüzeysel (2-3 T)
Derin (5-7 T)

Frekans aralığı

Nörostimülasyonun derinliğini ve terapötik etkinin türünü belirler.

Aralık 1-160 Hz
Kas ve sinir stimülasyonu için referans aralıktır.
Aralık 1000-3000 Hz
Analjezik ve nöromodülasyon protokollerine olanak tanır.

Mühendislik mimarisi

Kararlılık ve çalışma

Soğutma sistemi

Tip Özellikler
Hava Bakım gerektirmez ancak uzun süreli kullanımda teknik molalara ihtiyaç duyar.
Sıvı Kesintisiz 6-10 saat sürekli çalışmaya olanak tanır. Ancak devredeki suyun her 4 haftada bir değiştirilmesini gerektirir.

Kanal sayısı

  • 1 kanal: tek bir bölgede çalışma (tek hasta).
  • 2 kanal: iki kas grubunda (veya iki hastada) eşzamanlı çalışma.

Servis ve seçenekler

Terapötik alanlar ve destek ekosistemi

Aplikatörlerin anatomik uyumu

Farklı anatomik bölgeler, farklı alan geometrisi ve farklı indüktör çapı gerektirir.

Küçük aplikatör Eklemler ve hassas bölgeler. Alan dağılımını en aza indirir ve çevredeki yapıların aktivasyonunu önler. El, ayak bileği ve lokal tetik noktaları için kritik öneme sahiptir.
Orta boy aplikatör Çok amaçlı. Büyük bir indüktörün kemik referans noktalarında aşırı stimülasyona neden olabileceği kalça bölgesi ve uyluk iç kısmı için idealdir.
Büyük aplikatör Büyük kas grupları. Kuadriseps, gluteal ve paravertebral bölgeler için tasarlanmıştır - sportif programlar dahil yüksek yoğunluklu protokoller için maksimum kapsama.

Destek ekosistemi

  • Montaj ve devreye alma.
  • Eğitim.
  • Garanti ve garanti sonrası destek.
  • Yetkili servis (mühendisler ve yedek parça deposu).
  • Sadık müşteriler için takas programı.
  • Satın alma öncesi cihaz demo seansı.

Kullanım pratikliği

Ergonomi ve kontrol

Taşınabilirlik

Boyut ve ağırlık, hareket kabiliyetini ve konumlandırma pratikliğini etkiler. Büyük ve ağır sistemler, saha dışı kullanımı veya küçük ortamlardaki kullanımı kısıtlar.

Entegre programlar

Hızlı başlangıç için bir protokol kütüphanesi ve parametrelerin manuel ayarı için gelişmiş bir mod.

Bu materyal yalnızca bilgilendirme amacıyla sunulmuştur. Kamuya açık bir teklif teşkil etmez. Uzmanın klinik kararının yerine geçmez. Parametre seçimi, klinik vakaya göre nitelikli bir uzman tarafından belirlenir.

Neden yalnızca Tesla değeri değil, aynı zamanda dB/dt de önemlidir?

ÖNEMLİ

Birçok kişi manyetik uyarı sistemlerini tepe indüksiyon değerine (Tesla) göre karşılaştırır. Ancak klinik etki yalnızca alanın maksimum değeriyle değil, aynı zamanda bu değerin zaman içinde ne kadar hızlı değiştiğiyle de belirlenir - yani dB/dt parametresiyle.

Faraday'ın elektromanyetik indüksiyon yasasına göre, dokularda indüklenen elektrik alanını üreten şey, tam olarak manyetik darbenin değişim hızıdır:

Bu elektrik alanı, sinir liflerinin depolarizasyonunun ve kas kasılmasının doğrudan nedenidir. Bu nedenle, ileri sınıf sistemlerde önemli olan yalnızca "yüksek Tesla" değeri değil, hızlı ve güçlü bir darbe yükselme cephesi oluşturma yeteneğidir.

Basitçe ifade etmek gerekirse:

  • Tesla (B) - alanın maksimum "tepe" değeridir.
  • dB/dt - kas nöromodülasyonunu tetikleyen darbenin "etkisidir".

Yüksek indüksiyona sahip olunabilir ancak darbe yavaşsa - etki sınırlı kalır. İleri sınıf sistemler tam olarak darbe performansına göre değerlendirilir.

Quantum Magnetic Storm, 65 000 T/s'ye (dB/dt) kadar ulaşır; bu değer, derin yapıların eşik üstü nörostimülasyonuna karşılık gelir ve gerçek bir HIMS/ST sınıfını doğrular.

Yüksek bir dB/dt pratikte neyi mümkün kılar?
  • Eşik üstü uyarım - gelişmiş kas yapısına sahip sporcularda ve yüksek BMI değerine sahip hastalarda bile derin kasların belirgin şekilde kasılmasını sağlar.
  • Terapötik pencerenin derinliği - pelvik taban, paravertebral kaslar ve düşük yoğunluklu PEMF sistemleriyle yalnızca sınırlı ölçüde ulaşılabilen diğer yapılar üzerinde çalışma olanağı.
  • Yüksek yoğunluk sınıfının mühendislik güvenilirliği - yüksek bir dB/dt, darbe mimarisinin kalitesini yansıtır: güç kondansatörleri, düşük kayıplı bobinler ve performans kaybı olmadan güçlü bir darbe verme kapasitesi.
Bu, teknik veri sayfasında nasıl görünür

Tüm göstergelere dikkat etmek önemlidir

  • "3 Tesla"
  • "Super Inductive"

Seçim sırasında, cihazın tüm mühendislik profilini incelemek gereklidir:

  • 7.0 Tesla tepe değeri
  • 65 000 T/s dB/dt
  • Aralık 3000 Hz'e kadar
İndüksiyon yoğunluğu: 0.1 - 7.0 Tesla (ayarlanabilir)
Quantum Magnetic Storm, alanın aşamalı olarak ayarlanmasını sağlar - hassas bölgeler için 0.1-3.0 T'lik nazik seviyelerden, büyük kas gruplarının derin uyarımı için 7.0 T'lik tepe değerine kadar. Yüksek indüksiyon, derin dokularda eşik üstü bir elektrik alanının oluşmasını güvence altına alır ve sistemi, yalnızca nazik metabolik destek modunda çalışan düşük yoğunluklu çözümlerden esaslı şekilde ayırır.

dB/dt: 65 000 T/s'ye kadar
Darbeli HIMS sistemleri için temel etkinlik kriteri yalnızca Tesla cinsinden maksimum değer değil, aynı zamanda alanın değişim hızıdır (dB/dt). dB/dt, indüklenen elektrik alanının genliğini ve sistemin nöromusküler yapıların depolarizasyonunu başlatma kapasitesini belirler. 65 000 T/s'ye kadar bir değer, yüksek darbe performansını gösterir ve Quantum Magnetic Storm'un gerçek bir derin nörostimülasyon ve transdüksiyon modunda çalıştığını doğrular.
FAQ

Sorular ve cevaplar

Yüksek yoğunluklu manyetik stimülasyon hakkında bilgilendirme bloğu - Klinogicare® Quantum Magnetic Storm
ÖNEMLİ NOT: Bu bilgiler yalnızca bilgilendirme amaçıyla sunulmaktadır ve tıbbi tavsiye ya da kullanım talimatı niteliği taşımaz. Yüksek yoğunluklu darbeli manyetik stimülasyon, entegre bir rehabilitasyon sürecinin bir bileşeni olarak kullanılır. Parametrelerin, modların (MT/ST) ve hedef bölgelerin seçimi yalnızca nitelikli bir uzman tarafından yapılır.

I. HASTA SORULARI

Hayır. İşlem genellikle ağrıya neden olmaz. Akımlarla yapılan elektrostimülasyonun aksine, manyetik alan ciltteki yüzeysel ağrı reseptörlerini tahriş etmez. Hasta, derin ve ritmik kas kasılmaları ya da tedavi edilen bölgede hafif bir titreşim hisseder.
Temel his, kasın "içeriden" çalışması hissidir: kasılmalar, atımlar, nöromüsküler aktivasyon. Bu, yüzeysel bir "elektrik şoku" değildir - alanın etkisi altında kas liflerinin fizyolojik bir kasılmasıdır.
Hayır. Manyetik alan giysilerden, kumaşlardan, bandajlardan ve hatta alçılardan serbestçe geçer. İşlem doğrudan giysilerin üzerinden uygulanır; bu da konforu artırır ve seans süresini kısaltır.
Hayır. Manyetik alan, klinik olarak anlamlı bir güç kaybı olmaksızın tüylerden geçer. Herhangi bir tüy alma işlemi gerekmez.
Hayır. Yöntem temassızdır. Yapışkan ped, elektrot, jel veya başka bir iletim maddesi gerekmez.
Evet. Yöntem, ağrılı sendromlar ve fonksiyonel bozukluklar için entegre programların bir parçası olarak sıklıkla kullanılır. Parametreler her zaman bir uzman tarafından seçilir.
Bazı hastalarda rahatlama (ağrının azalması, spazmın çözülmesi) daha ilk seanstan sonra ortaya çıkar. Ancak çoğu zaman belirgin bir etki, tedavi süresince - nöromodülasyon ve motor kontrolün yeniden sağlanması başladığında, 3-5 işlemden sonra - gelişir.
Genellikle bir kür 5 ila 10 işlemden oluşur, ancak kesin plan, klinik hedefe bağlı olarak hekim tarafından bireysel olarak belirlenir.
Çoğu durumda - evet. Ancak akut yaralanmalarda hekim, tedavi edilen bölgedeki yükün geçici olarak azaltılmasını önerebilir. Spora dönüş kararı her zaman bir uzman tarafından verilir.
Evet. Yöntem derin kaslarda güçlü bir kasılmaya neden olduğundan, bazen antrenman sonrasına benzer, orta düzeyde bir kas yorgunluğu hissedilebilir. Bu, normal bir fizyolojik yanıttır.

II. PRATİK SORULAR

Hayır. Geleneksel manyetoterapi, hafif bir fizyoterapötik temel destek sağlayan düşük yoğunluklu bir uygulamadır. Yüksek yoğunluklu stimülasyon (HIMS/PMST), eşik üstü depolarizasyon modunda çalışır ve derin kaslarda gerçek bir kasılmaya neden olur.
PEMF (Pulsed Electromagnetic Field) - dokuların hassas metabolik desteği için tasarlanmış düşük yoğunluklu bir teknolojidir. Kaslar kasılmaz.

Quantum Magnetic Storm (HIMS/PMST) PEMF ile ulaşılamayan derinliklerde güçlü bir nöromüsküler aktivasyon sağlar. Bu, "ağır rehabilitasyon" için ileri sınıf bir teknolojidir.
Elektrostimülasyon cilt üzerinden etki eder ve elektrotların uygulandığı noktalarda sıklıkla yanma ya da rahatsızlık hissine neden olur. Manyetik stimülasyon ise dokuların derinliklerinde akımlar oluşturarak ciltteki ağrı reseptörlerini atlar; bu nedenle çok daha konforludur ve daha derinde etki eder.
Evet. Manyetik stimülasyon sıklıkla terapötik egzersiz, manuel terapi, yüksek yoğunluklu lazer ve şok dalgası terapisi ile birlikte kullanılır. Kombinasyon, protokol kapsamında hekim tarafından belirlenir.
Parametreler; sistemin gücüne, moda (MT/ST), hedef derinliğe ve klinik hedefe bağlıdır. Farklı cihazların ekranındaki aynı sayılar, aynı fizyolojik yükü ifade etmez.
Her zaman değil. Etkinlik, maksimum değerlere değil, hastanın durumuna göre frekans ve yoğunluğun doğru seçimine bağlıdır.

III. TERMİNOLOJİ

Piyasada, genellikle benzer temel fiziğe sahip yöntemleri belirten birçok kısaltma bulunur. Temel fark, alan yoğunluğu ve frekans aralığı ile ilgilidir.

High Induction Magnetic Stimulation (HIMS)
Kas kasılmasına ve tonus düzenlemesine yol açan güçlü alanlara dayalı yüksek indüksiyonlu stimülasyon. Quantum Magnetic Storm'un teknoloji sınıfı.
Pulsed Magnetic Super Transduction (PMST)
Derin protokoller için genişletilmiş frekans aralığına sahip yüksek yoğunluklu darbeli manyetik süpertransdüksiyon.
Super Inductive System (SIS)
Ağrı giderme ve mobilizasyon amaçlı yüksek yoğunluklu sistemler için ticari bir adlandırma.
Extracorporeal Magnetotransduction Therapy (EMTT)
Yaralanmalar sonrası iyileşme için vücut dışı manyetotransdüksiyon terapisi.
Pulsed Electromagnetic Field (PEMF)
Kas kasılması olmaksızın hassas metabolik stimülasyon için düşük yoğunluklu alan.
Yüksek yoğunluklu odaklanmış elektromanyetik teknoloji (HIFEM)
Genellikle estetik alanda kas antrenmanı için kullanılan odaklanmış teknoloji.
Static Magnetic Therapy
Kalıcı mıknatıslar, düşük yoğunluk ve daha zayıf kanıt temeli.
Repetitive Transcranial Magnetic Stimulation (rTMS)
Farklı bir cihaz sınıfıyla beyin üzerinde etki eden (depresyon, nöroloji) özelleşmiş bir yöntem.

IV. UZMANLAR İÇİN

Mekanizma bir zincire dayanır: manyetik alan -> elektrik alanının indüklenmesi -> motonöronların depolarizasyonu -> kas kasılması -> nöromodülasyon, analjezi, motor kontrolün yeniden sağlanması.
MT modu (1-150 Hz)
Miyostimülasyon, hipertonusun azaltılması, tonusun yeniden sağlanması ve kas çalışması.

ST modu (1000-3000 Hz)
Derin nöromodülasyon, fasya üzerinde çalışma ve eklem ile bağ aparatı için rejeneratif protokoller.
İşlem, TECAR, lazer veya şok dalgalarının aksine, aplikatörün sürekli hareket ettirilmesini gerektirmez. Aplikatör bir destekle sabitlenir; bu da personelin iş yükünü azaltır ve protokolün tekrarlanabilirliğini artırır.
Tesla, indüksiyon tepe değerini gösterir, ancak klinik etki alanın değişim hızı (dB/dt) tarafından belirlenir. dB/dt, dokularda indüklenen elektrik alanının ne kadar güçlü olduğunu ve depolarizasyon eşiğine ulaşılıp ulaşılmadığını belirler. Quantum Magnetic Storm, 65 000 T/s değerlerine kadar ulaşır - ileri düzeyde bir nöromüsküler aktivasyon.

V. GÜVENLİK VE KISITLAMALAR

Hayır. İmplante edilebilir elektronik cihazlar (kalp pili, ICD, nörostimülatörler, pompalar) mutlak kontrendikasyon oluşturur.
Tedavi bölgesindeki ferromanyetik elemanlar (çelik, demir) bir kontrendikasyon oluşturur. Ferromanyetik olmayan yapılar (örneğin titanyum) çoğu durumda kullanılabilir, ancak dikkat ve hastanın hislerinin izlenmesini gerektirir.
Quantum Magnetic Storm transkraniyal kullanım için tasarlanmamıştır. Beyin stimülasyonu yalnızca, nörofizyologların gözetiminde, farklı bir güç sınıfına ait özelleşmiş sistemlerde rTMS ile gerçekleştirilir.
Evet. Yüksek yoğunluklu bir alan, iletkenlerde akım indükler. Akıllı telefonlar, saatler, banka kartları ve hassas elektronik cihazlar, çalışır durumdaki aplikatörün yakınında bulunmamalıdır.

VI. İŞLETME VE SERVİS

Servis, yedek parça temini ve teknik destek, faaliyet bölgesine göre yönetilir - doğrudan kendi tesislerimiz tarafından (merkez ofis - Miami, ABD; Avrupa ofisi - Almanya) ya da ilgili ülkedeki resmi yetkili temsilcimiz tarafından.
- Kurulum ve devreye alma
- Personel eğitimi
- Garanti kapsamında servis
- Garanti sonrası destek

Bu, makine duruşu riskini azaltır ve tedavi sürecinin ve kliniğin gelirlerinin sürekliliğini korur.
ÖNEMLİ SONUÇ: Bu bilgiler yalnızca bilgilendirme amaçıyla sunulmaktadır. Modların, parametrelerin ve hedef bölgelerin seçimi, tıbbi kurallara uygun olarak yalnızca nitelikli bir uzman tarafından yapılır.

Ürünün görünümü hedef pazara göre değişebilir. Teknik ve işlevsel özellikler cihazın tüm versiyonlarında aynıdır.

Üretici:

GATRIA Global LLC 66 W Flagler Street, STE 900, Miami, 33130, Florida, USA

Bilimsel araştırma

Bilimsel yayın • IEEE Access

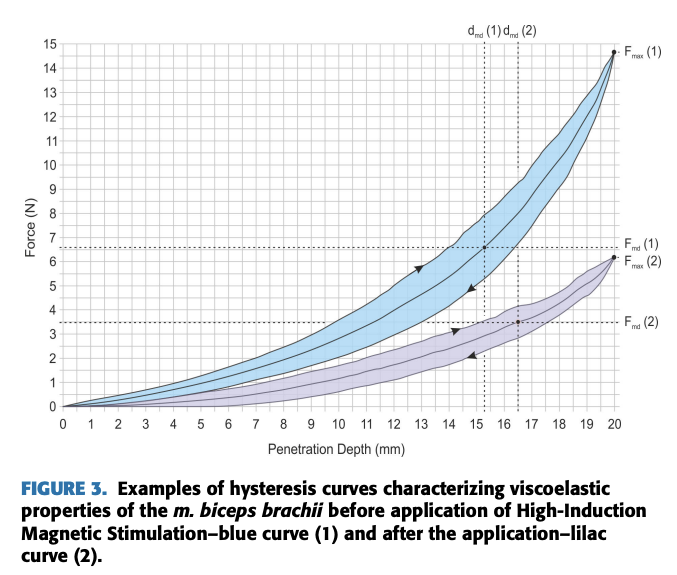

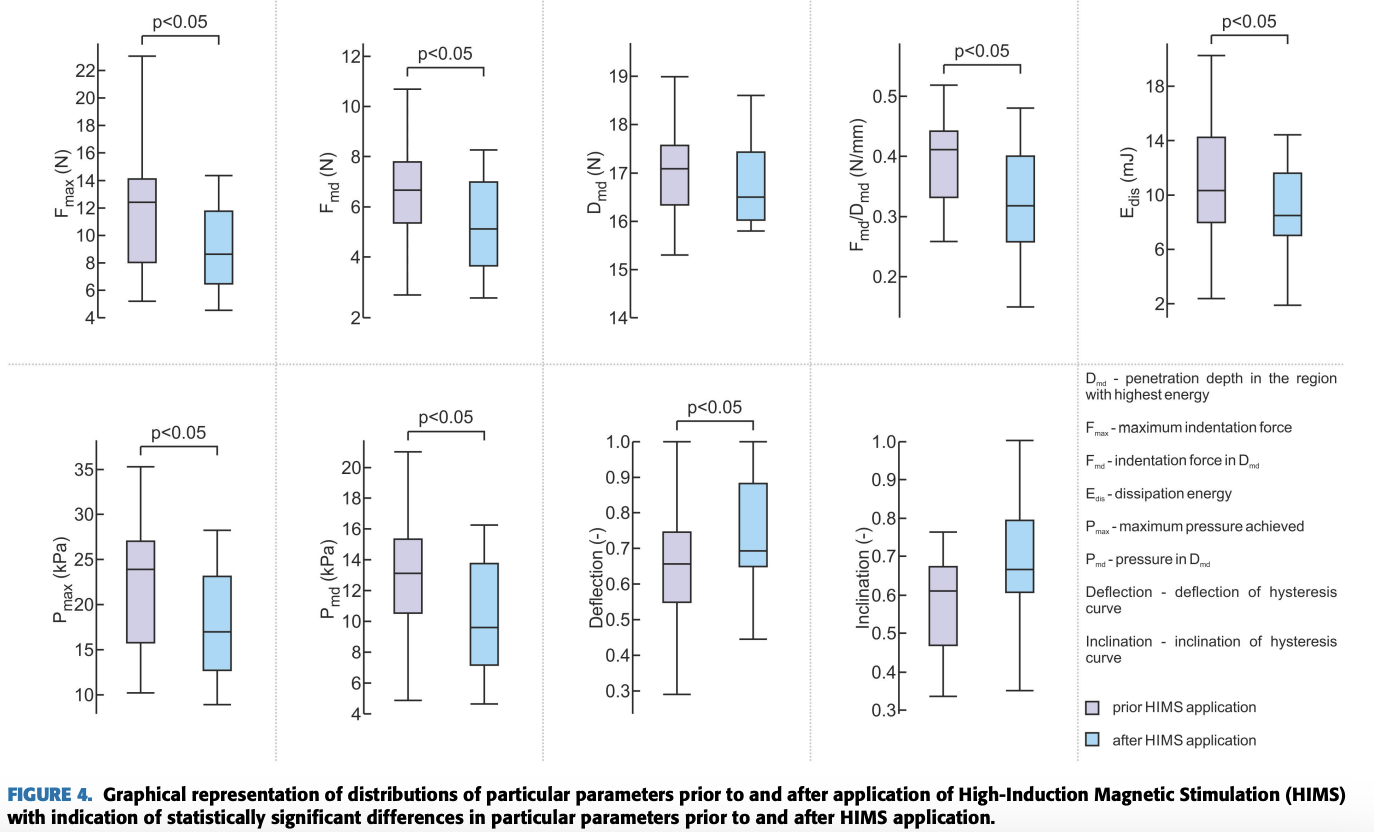

Yüksek indüksiyonlu manyetik stimülasyonun biceps brachii kasının viskoelastik özellikleri üzerindeki etkileri

Effects of the High-Induction Magnetic Stimulation on Viscoelastic Properties of the Biceps Brachii
IEEE Access yayınından alınan araştırma görseli 1 içeren şekil IEEE Access yayınından alınan araştırma görseli 2 içeren şekil IEEE Access yayınından alınan araştırma görseli 3 içeren şekil

Çalışma, Çek Cumhuriyeti Sağlık Bakanlığı'nın desteğiyle yürütülmüştür (Grant NV16-28784A). Bu çalışma, HIMS'in (High-Induction Magnetic Stimulation) kas tonusu ve doku elastikiyeti üzerindeki etkisini değerlendirmiştir.

DOI: 10.1109/ACCESS.2021.3062783 • 26 Şubat 2021
Orijinalini IEEE Xplore üzerinde oku
Klinik çalışma • Pain Management

Ağrılı durumlarda yüksek indüksiyonlu elektromanyetik alan uygulamasına ilişkin klinik çalışma

Clinical Study of Applied High-induction Electromagnetic Field on Painful Conditions
Ağrı azalmasını gösteren klinik ağrı çalışmasının grafiği İstatistiksel örneklemi gösteren klinik ağrı çalışmasının grafiği Sonuçların özetini gösteren klinik ağrı çalışmasının tablosu

Amaç: SIS'in (Super Inductive System) analjezik etkisinin, kas-iskelet sisteminde akut ve kronik ağrısı olan 57 hastadan oluşan bir örneklemde doğrulanması.

  • Ağrı şiddetinde azalma: ortalama sonuç, tanıdan bağımsız olarak %37,5 olmuştur.
  • Etkinlik: 50 hastanın 46'sında (%92) belirgin bir rahatlama kaydedilmiştir.
  • Metodoloji: analjezik etkiyi nesnelleştirmek için VAS ve VNRS ölçeklerinin kullanımı.

Sonuç: klinik uygulamada, teknolojinin farklı etiyolojilere sahip ağrının tedavisinde yüksek etkinliği gösterilmiştir.

Yayınlandığı yer: Rehabilitace a fyzikální lékařství, 2016, Cilt 3(23), s. 142-148
Çalışmanın tam metnini aç (PDF)
Randomize kontrollü çalışma • J Rehabil Med 2023

Spesifik olmayan sırt ağrısının tedavisi için elektromanyetik indüksiyon: prospektif, randomize, sham kontrollü klinik çalışma

Electromagnetic Induction for Treatment of Unspecific Back Pain: A Prospective Randomized Sham-Controlled Clinical Trial

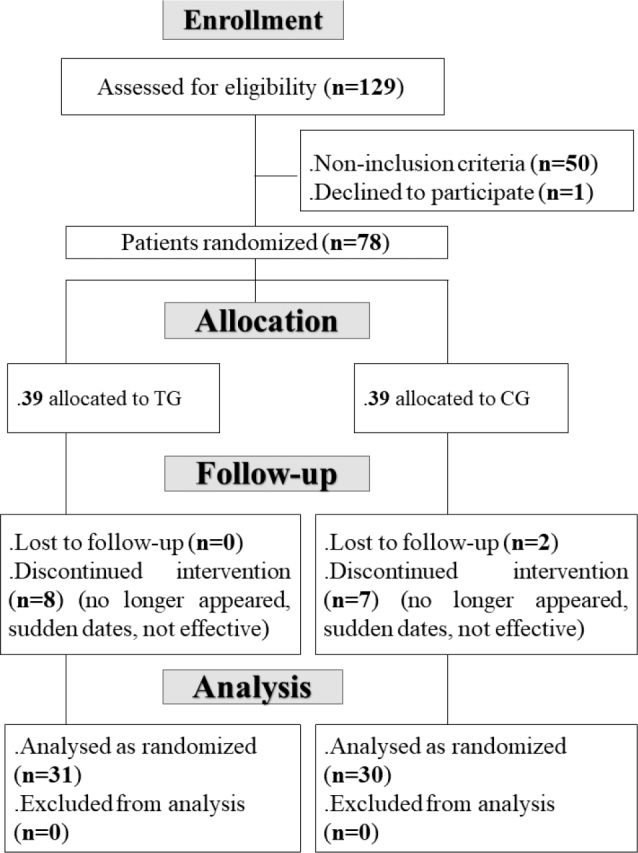

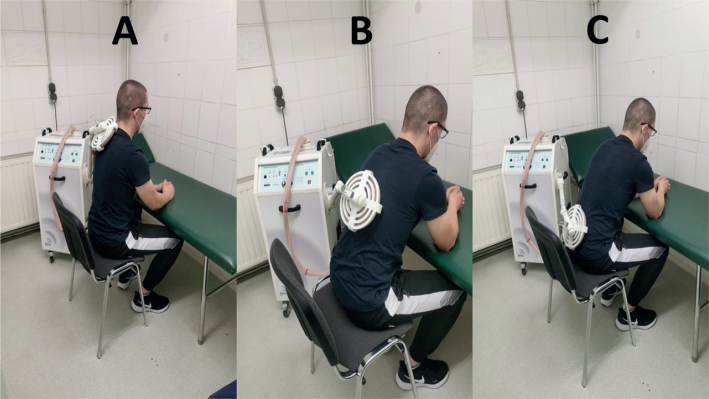

Randomize kontrollü çalışmanın akış şeması Randomize kontrollü çalışmanın tedavi sürecine ait görsel Randomize kontrollü çalışmanın ağrı azalması sonuçlarına ait grafik

Çalışmanın amacı: yüksek enerjili darbeli elektromanyetik alanların spesifik olmayan bel ağrısı üzerindeki etkilerini değerlendirmek.

  • İstatistikler: tedavi edilen grup, kontrol grubuna kıyasla ağrıda belirgin bir azalma göstermiştir (p = 0.001).
  • Hız: tedavi, ağrının giderilmesinde istatistiksel olarak anlamlı, hızlı bir etki göstermiştir.
  • Çalışma tasarımı: araştırma, prospektif, randomize, sham kontrollü bir çalışmanın kriterlerini izlemiştir (61 hasta).

Sonuç: termal olmayan ve invaziv olmayan elektromanyetik indüksiyon, spesifik olmayan sırt ağrısının hızlı tedavisi için etkili bir araçtır.

J Rehabil Med. 2023 Apr 28;55:jrm00389.
doi: 10.2340/jrm.v55.3487 • PMID: 37115201
Yayını JRM üzerinde görüntüle
Bilimsel derleme • Clinical Review 2023

Yüksek yoğunluklu elektromanyetik alan cihazlarının klinik uygulamalarının derlemesi (HITS)

Introduction to High Intensity Tesla Stimulation (HITS) and Review of Electro-Magnetic Field Device clinical applications

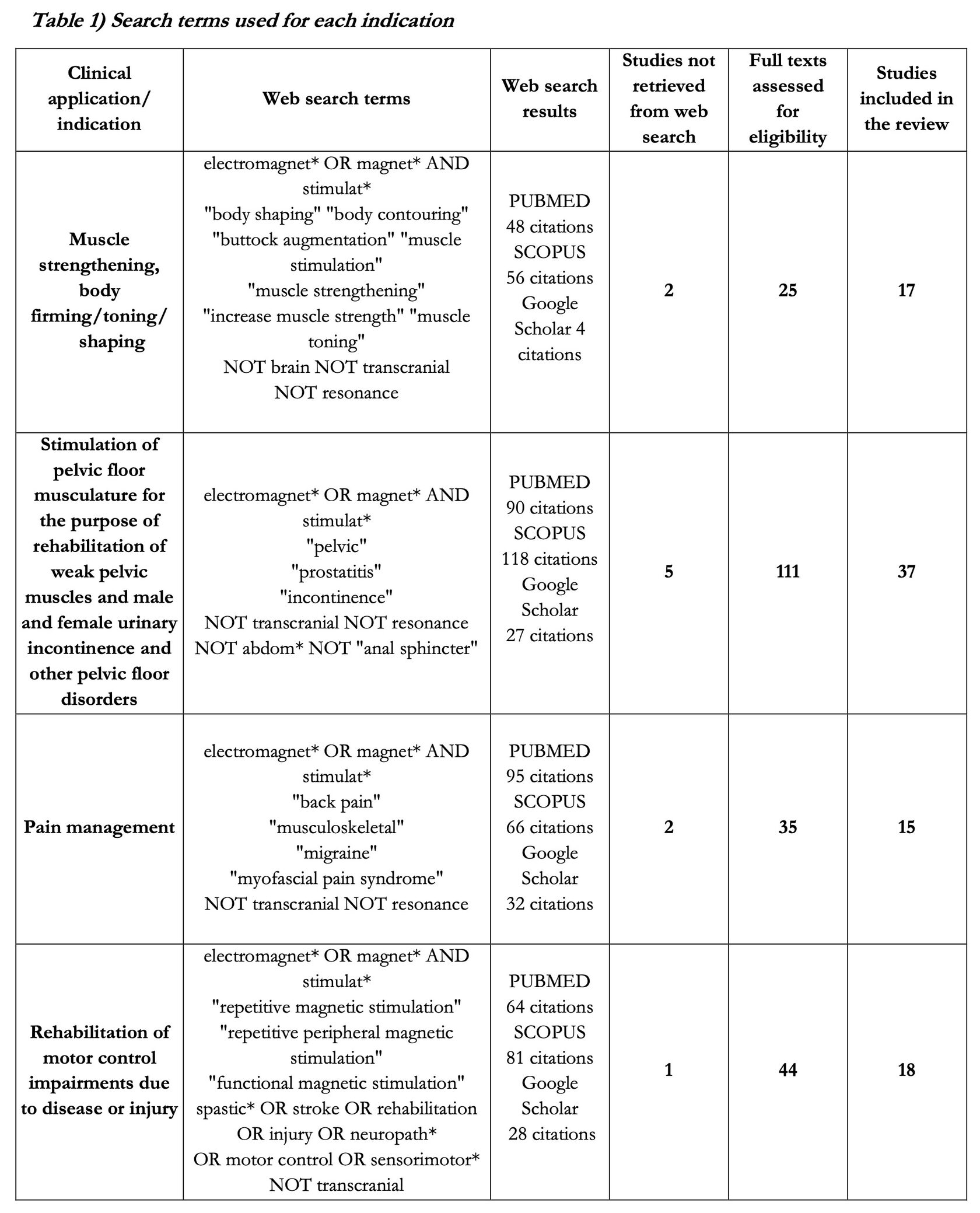

HITS klinik derlemesinin özet görseli
Spor hekimliği Estetik Üroloji Rehabilitasyon Ağrı tedavisi

Bu meta-derleme, yüksek yoğunluklu manyetik stimülasyonun geniş bir klinik uygulama yelpazesinde derin nöromodülasyon ve etkili kas kasılmaları oluşturduğunu doğrulamaktadır.

  • Frekans çok yönlülüğü: yüksek frekanslar (3000 Hz'e kadar) kas güçlendirme için idealken, daha düşük frekanslar (1-160 Hz) daha yaygın olarak ağrı tedavisinde kullanılır.
  • Doza bağımlı etki: seans sayısı, özellikle motor kontrol rehabilitasyonunda ve inkontinans tedavisinde sonuçları doğrudan etkiler.
  • Genel iyileşme: dayanıklılık, kas hacmi, spastisitenin azalması ve eklem hareket açıklığının iyileşmesi üzerinde olumlu etkiler gösterilmiştir.

Özet: manyetik stimülasyon, geleneksel yöntemlerin daha az etkili olabileceği durumlarda somut ilerlemeler sunarak hastaların yaşam kalitesini önemli ölçüde iyileştirir.

Derlemenin PDF'sini aç (yeni bir pencerede)

Diğer çalışmaları keşfedin

Pelvik taban kaslarının stimülasyonunun etkileri: randomize çalışma
Pelvik taban kaslarının yüksek indüksiyonlu elektromanyetik stimülasyonu sonrası kısa vadeli etkilerin değerlendirilmesi.
J. Clin. Med. 2020, 9(3), 874
HIMS'in patellar tendon elastikiyeti üzerindeki etkisi
Effect of High-Induction Magnetic Stimulation on Elasticity of the Patellar Tendon.
J Healthc Eng. 2018; 2018: 7172034
PEMF maruziyeti koşullarında nöronal büyüme
Darbeli elektromanyetik alanlarla stimülasyon yoluyla nöronal büyümenin elektromanyetik incelemesi.
Biomedical Signal Processing and Control, Temmuz 2023
Akademik veritabanları ve araştırma araçları

High-Induction Magnetic Stimulation hakkında daha fazla yayın bulun:

Google Scholar PubMed (NIH)

Bize Ulaşın

Bu formu göndererek Gizlilik Politikası'nı okuduğumu ve kabul ettiğimi beyan ederim.
WhatsApp'tan yazın
